Где скачать паспорт и даташит Renishaw TP20?
Renishaw TP20 — компактный контактный щуп кинематического типа (touch-trigger) для координатно-измерительных машин (КИМ). Щуп состоит из корпуса и сменного стилус-модуля, который крепится магнитным узлом. Это позволяет менять конфигурацию измерения без повторной калибровки всей системы.
Преимущества Renishaw TP20
Главная особенность TP20 — модульность. Корпус остаётся на КИМ, а стилус-модули меняются вручную или автоматически из магазина. Модули различаются усилием срабатывания и длиной удлинителя: для коротких стилусов подходит модуль с меньшим усилием, для длинных и тяжёлых конфигураций нужны более жёсткие исполнения. При столкновении магнитный узел размыкается и защищает корпус щупа и стилус от повреждения. Подробнее о сравнении с другими щупами для КИМ — в статье «MP250 или TP20: какой щуп выбрать для КИМ».
Технические характеристики Renishaw TP20
| Параметр | Значение |
|---|---|
| Тип | Контактный щуп касания (touch-trigger) кинематического типа |
| Назначение | Измерение деталей по точкам на координатно-измерительных машинах |
| Конструкция | Корпус щупа и сменный стилус-модуль с магнитным креплением |
| Исполнения модулей | Различаются усилием срабатывания и длиной; конкретный набор — по документации Renishaw |
| Передача сигнала | Проводная, через интерфейс КИМ |
| Совместимость | Поворотные головки и держатели Renishaw серии PH — уточняйте по руководству на вашу КИМ |
| Производитель | Renishaw |
Где купить оригинальный Renishaw TP20?
Компания «Эффективное производство» поставляет оригинальные щупы Renishaw из каталога щупов Renishaw. На изделия действует гарантия 12 месяцев, к поставке прилагается документация, а инженеры помогают подобрать комплектацию под вашу КИМ и стилусы.

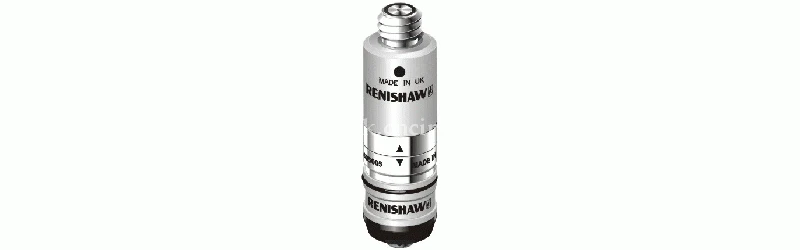

Контактный щуп касания Renishaw TP20 со сменными стилус-модулями для измерений на координатно-измерительных машинах.
Какое исполнение Renishaw TP20 выбрать
Исполнение определяется стилусом и задачей. Для коротких лёгких стилусов и измерений с высокой чувствительностью берут модуль с малым усилием срабатывания. Для длинных стилусов, звёздчатых конфигураций и удлинителей — модули с большим усилием, иначе возможны ложные срабатывания от вибрации или веса стилуса. Перед заказом проверьте длину и массу стилуса, тип головки и интерфейс КИМ. Если нужна более высокая точность и расширенные возможности, посмотрите также паспорт и даташит Renishaw TP200. Вопросы совместимости с поворотными головками разобраны в статье «Renishaw PH10M: совместимость головки».
Частые вопросы
- Для чего нужен Renishaw TP20?
- Это контактный щуп касания для координатно-измерительных машин. Он фиксирует момент касания стилуса с деталью и передаёт сигнал в систему измерения.
- Чем отличаются модули TP20?
- Стилус-модули различаются усилием срабатывания и длиной. Для коротких лёгких стилусов подходит малое усилие, для длинных и тяжёлых конфигураций — большее. Точные значения смотрите в документации Renishaw.
- Можно ли менять стилус-модуль без повторной калибровки?
- Модуль крепится магнитным узлом с повторяемым позиционированием, поэтому замену можно делать быстро, в том числе автоматически. Калибровку конкретного стилуса проводите по регламенту вашей КИМ.
- Как проверить совместимость TP20 с моей КИМ?
- Нужны модель машины, тип поворотной головки и интерфейс. Пришлите их нашим специалистам — совместимость проверим до заказа.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw TP20 на сайте «Эффективное производство».
Скачать руководство по установке и эксплуатации (PDF)
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
Дополнительные материалы:
- Инструкция — INSTRUCTIONS FOR USE TP20 AND TP200 CLEANING [H 1000 4004 05 A] (PDF)
- Буклет — FLYER TP20 TOUCH TRIGGER PROBE SYSTEM [H 1000 3169 02 A] (PDF)
