Где скачать паспорт и даташит Renishaw SP25M?
SP25M — сканирующий датчик Renishaw для координатно-измерительных машин (КИМ) с корпусом диаметром 25 мм. Он выполняет и непрерывное сканирование поверхности, и измерение по отдельным точкам касанием, поэтому один датчик закрывает контроль формы, размеров и положения элементов детали.
Преимущества SP25M
Главное достоинство SP25M — сочетание компактного корпуса и сканирующего режима. Датчик помещается в труднодоступные места детали, где громоздкие системы не подходят. Сканирование даёт плотный массив точек, по которому оценивают отклонения формы — круглость, прямолинейность, профиль, — а не только координаты отдельных точек. Измерительная часть выполнена сменными модулями: под длину стилуса и нужное усилие измерения выбирают подходящее исполнение модуля, а сам корпус остаётся прежним. Смена модуля и стилуса выполняется без переналадки всей системы, но после неё датчик нужно заново квалифицировать на эталонной сфере.
Технические характеристики SP25M
| Параметр | Значение |
|---|---|
| Тип изделия | Сканирующий датчик для КИМ |
| Диаметр корпуса | 25 мм |
| Режимы измерения | Непрерывное сканирование и измерение касанием по точкам |
| Конструкция | Корпус с набором сменных измерительных модулей серии SM25 |
| Совместимость | Поворотные головки Renishaw серии PH10 и контроллеры КИМ Renishaw; точный перечень уточняйте по руководству |
| Артикул в каталоге | A-2237-1015 |
| Назначение | Контроль размеров, формы и положения элементов деталей на КИМ |
Где купить оригинальный SP25M?
Оригинальный SP25M можно заказать у компании «Эффективное производство»: поставляем оборудование Renishaw с гарантией 12 месяцев, предоставляем техническую документацию и помогаем с подбором комплекта под вашу КИМ. Перед заказом назовите модель машины и головки — мы проверим совместимость.

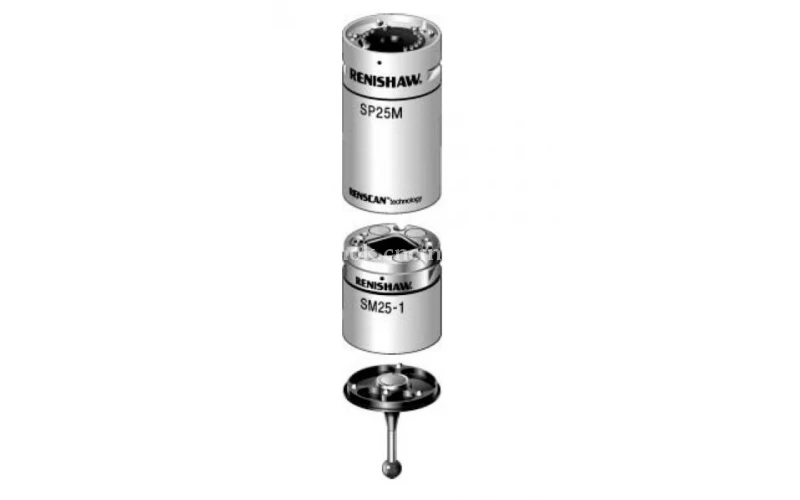

Компактный сканирующий датчик Renishaw для КИМ: измерение касанием и непрерывное сканирование поверхности детали.
Какое исполнение SP25M выбрать
Исполнение определяется модулем SM25: он задаёт допустимую длину и массу стилуса, диапазон усилий и разрешающую способность. Для коротких стилусов и мелких деталей подходит модуль для лёгких стилусов, для глубоких отверстий и удлинителей — модуль с большей нагрузкой. Ориентируйтесь на самую длинную конфигурацию стилуса, которая реально понадобится, и сверяйтесь с таблицей допустимых комбинаций в руководстве Renishaw. Если вы только выбираете между сканирующим и контактным датчиком, полезно также прочитать сравнение MP250 и TP20, а совместимость с поворотными головками разобрана в материале про головку PH10M.
Частые вопросы
- Для чего нужен Renishaw SP25M?
- Это сканирующий датчик для координатно-измерительных машин. Он позволяет измерять детали как по отдельным точкам касанием, так и непрерывным сканированием поверхности.
- Чем SP25M отличается от обычного контактного датчика?
- Контактный датчик фиксирует координаты отдельных точек, а SP25M в режиме сканирования собирает плотный массив точек вдоль поверхности. Это удобно для оценки формы — круглости, профиля, прямолинейности.
- Что такое модули SM25 и зачем они нужны?
- Это сменные измерительные модули, которые устанавливаются на корпус датчика. Модуль определяет допустимые длину и массу стилуса и характеристики измерения, поэтому его подбирают под задачу.
- Нужно ли квалифицировать датчик после замены стилуса или модуля?
- Да. После смены стилуса или модуля датчик квалифицируют на эталонной сфере, чтобы система учла фактические параметры конфигурации. Порядок описан в руководстве Renishaw.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw SP25M на сайте «Эффективное производство».
Скачать руководство по установке (PDF)
Скачать руководство пользователя (PDF) Первоисточник: Renishaw
Дополнительные материалы:
- Инструкция — LEAFLET M3 STYLUS KIT FOR SP25M SM25 1 SH25 1 (19372) (PDF)
- Инструкция — LEAFLET M3 STYLUS KIT FOR SP25M SM25 2 SH25 2 (19371) (PDF)
- Инструкция — LEAFLET M3 STYLUS KIT FOR SP25M SM25 3 SH25 3 (19370) (PDF)
- Инструкция — LEAFLET M3 STYLUS KIT FOR SP25M SM25 4 SH25 4 [H 1000 1241 01 A] (PDF)
- Буклет — FLYER SP25M COMPACT SCANNING PROBE SYSTEM (35139) (PDF)
